   斗式提升机(www.xxtxtsj.com)适用于垂直输送粉状、粒状、及小块状的的散状物料,广泛的应用于冶金、矿山、洗煤、水泥、电厂、锅炉供煤等场合。根据不同行业的要求不同也有着非常清楚的分类,其按照传动结构可以分为:TD系列斗式提升机、TB系列斗式提升机、TH/HL系列环链斗式提升机、NE系列板链斗式提升机、钢芯胶带斗式提升机、T型脱水斗式提升机、L型捞坑斗式提升机。

斗式提升机系列产品

>> 斗式提升机产品-TH型环链斗式提升机

TH型环链斗式提升机-同鑫振动机械

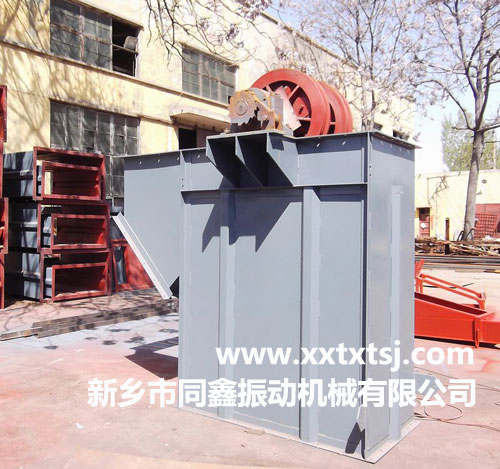

TH型环链斗式提升机

   TH型环链斗式提升机主要适用于输送粉状、粒状、小块状的低磨琢性物料,如:煤、水泥、碎石、砂子、化肥、粮食等温度不超过250℃的物料。同鑫提升机具有输送量大、提升高度高、运行平稳可靠、使用寿命长等显著优点。

   TH型环链斗式提升机备有二种料斗:ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料,如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块等。本机输送量可达365m³/h,提升高度 一般不超过50米。

TH型环链斗式提升机产品概述:
  TH系列环链斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料 的垂直输送。TH型环链式斗式提升机是一种圆环链斗式提升机,采用混合式或重力卸料,挖取式装料。TH型环链式斗式提升机适用于输送堆积密度小于1.5t/m³易于掏取的粉状、粒状、小块状的底磨琢性物料,物料温度在250℃以下。如:煤、水泥、碎石、砂子、化肥、粮食等。

同鑫振动机械生产的斗式提升机产品制造工艺:等离子/激光下料,冲孔,数控折弯,机器人自动焊接工艺。箱体冲压成形,中间箱体四道筋,采用全焊方式,整体刚性及密封性较强。

同鑫振动机械生产的斗式提升机产品供货内容:头箱,尾箱,中间箱,电机,减速机,逆止器,电机防雨罩,传动皮带/链条防护罩,护栏,平台,吊装件,配重箱(包括但不限于以上内容,具体以实际供货内容为准。)

雄厚的技术力量,优惠的价格,严格的内部质量检测监督,确保快速交货同时确保产品质量,售前售后服务团队保障您设备的无忧使用!

TH型环链斗式提升机主要特点:
   1、维护方便,寿命长,结构刚性强;
   2、输送物料的温度可达250℃,提升高度运行平稳可靠,噪音小且维护方便;
   3、中间节具有单通道和双通道两种形式,改进机型的提升输送量比普通机型提高30%以上;
   4、提升机环链采用合金钢锻造,并经渗碳淬火处理,具有极高的抗拉强度和耐磨性能。

TH型环链斗式提升机外形结构图:

TH型环链斗式提升机外形结构图-同鑫公司

TH型环链斗式提升机自助选型对照表:

规格型号

TH315

TH400

TH500

TH630

输送量(m³/h)

中深斗

35

60

75

114

深斗

59

94

118

185

斗容(L)

中深斗

3.75

5.9

6.3

14.6

深斗

6

9.5

15

23.6

斗距mm

512

512

688

688

链条类别

7

7

7

7

链条直径mm

18

18

22

22

链条节距mm

64

64

86

86

输送物料块度mm

40

40

60

60

允许提升高度m

40

40

40

40

TH型环链斗式提升机系列产品技术性能及选型参数表:

型号

TH160

TH200

TH250

TH315

TH400

TH500

TH630

料斗形式

ZH

SH

ZH

SH

ZH

SH

ZH

SH

ZH

SH

ZH

SH

ZH

SH

输送量m³/h

普通型

15

25

18

29

31

48

35

60

60

94

75

118

114

185

改进型

-

-

-

-

-

-

46

80

80

125

100

157

152

246

料斗

斗宽mm

160

200

250

315

400

500

630

斗容L

1.2

1.9

1.5

2.4

3.0

4.6

3.75

6.0

5.9

9.5

9.3

15.0

14.6

23.6

斗距mm

普通型

500

512

688

改进型

-

384

516

链条

圆钢(直径×节距)mm

14×50

18×64

22×86

环数

普通型

9

7

7

改进型

-

5

5

料斗运行速度m/s

1.2

1.4

1.5

主链轮节圆直径mm

300

365

520

630

710

800

900

主轴转速r/min

69.71

63.22

44.11

42.5

37.6

35.8

31.8

物料*大块度mm

20

25

30

35

40

50

60

注:1、表中斗容是计算斗容(料斗盛水时的容积),输送量是按填充系数为1时计算所得,实际应用时要考虑填充系数。2、表中改进型只有TH315TH400TH500TH630

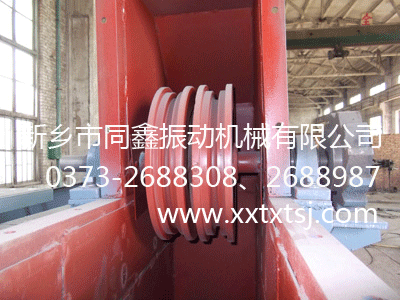

TH型环链斗式提升机产品机头部位、机尾部位、链条:

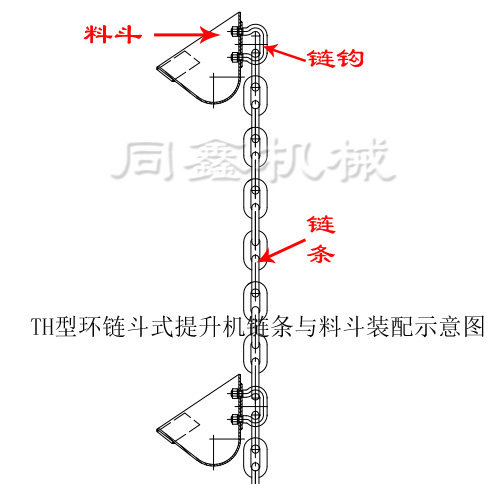

TH型斗式提升机,环链斗式提升机系列产品链条与料斗装配示意图(如下图):

TH型斗式提升机,环链斗式提升机系列产品链条与料斗装配示意图(如下图):



  TH型环链斗式提升机采用混合式或重力式卸料,掏取式装料。TH型圆环链斗式提升机主要适用于输送松散密度小于1.5t/m³且易于掏取的粉状、粒状、小块状的低磨琢性物料,如:煤、水泥、碎石、砂子、化肥、粮食等。输送的物料温度不超过250℃。TH型圆环链斗式提升机具有输送量大、提升高度高、运行平稳可靠、使用寿命长等显著优点。

【同鑫公司】产品购买需知:

  因产品受设备的型号、材质、规格、长度或者高度等因素影响,部分产品为非标设计制作,所以网站上所标识的商品价格仅供参考!

  具体的产品价格受材质(碳钢或者不锈钢)和规格(根据客户的处理量、物料的粒度等)、客户实际现场的长度或者高度等因素所决定,所以需要客户和我们联系沟通后我们再为您核算出准确详细的报价。

   同鑫公司产品为下属生产车间自主加工制造,内部质检中心控制质量及设备出厂检测等,确保每一台设备的品质;为了保证产品的质量和维护顾客的利益,公司未在任何地区设置办事处或经销商。

  销售渠道为厂家直销、订单式生产。采购设备直线联络,即绕开了用户与中间商、贸易商的不必要交涉,又降低了用户的采购成本,实现生产厂商直接与用户一对一的交流与服务,从而以优惠的价格为顾客提供高质量的产品及服务。

【同鑫公司】 产品售后服务说明:

  1:合同设备质保期内:整机质保期为一年(易损件除外)。设备在合同质保期内出现问题,若确属生产制造原因造成的,我厂将免费提供维修技术支持。设备如需进行现场安装的,我公司将派出专业的技术人员为您提供设备的现场指导安装服务,不提供施工队伍,还请您多多海涵及配合我们的技术员,共同完成设备的安装工作!

  2:我公司保证向您提供优质的产品及售后服务!设备在出厂前均按照实际情况进行空载试机,设备质量做到让用户放心。质量问题:若非属于生产制造原因造成的质量问题,我们亦保证提供7*24小时的全天候服务响应,我公司将会积极配合需方、帮助需方提供有偿的维修服务。

  3:合同设备质保期外:合同设备质保期满后,如果设备出现问题,我公司也将会在1小时之内给予明确答复;如果需要赶赴现场处理的,我公司也将派出专业的技术人员在24小时内赶赴现场为您提供有偿优惠的维修服务!

  4:老客户享受以下优惠待遇:设备备品备件、配件以及易损件均按成本价供应!
