GTD、GTH高效斗式提升机产品概述：
高效斗式提升机又称为高强度环链斗式提升机，本系列斗式提升机为环链式传动，是继TD型、TH型高效斗式提升机在各行业得到广泛应用之后，我厂根据国内广大市场的需求，在保持TD型TH型提升机原先的各项优点和先进性能的基础上，引进开发生产出了新一代GTD型、GTH型高效斗式提升机。该机型是一个集技术先进性、产品经济性、使用检修可靠性于一体的新产品，已经投入市场，并达到用户好评，欢迎大家比较选用。
GTD、GTH高效斗式提升机特点与用途：
1、GTD与GTH型高效斗式提升机具有输送量大、提升高度高、运行平稳、使用寿命长等特点。适用较干的散状物料垂直输送，高效斗式提升机可广泛地应用于建材、化工、煤炭、电力、港口运输等行业的物料运输系统。
2、GTD型为胶带式、以EP输送带和钢丝绳芯胶带为牵引件。GTH型为环链式，以高强度环链为牵引件，该链条按GB/T12718－91《矿用高强度圆环链》制造。
本设备有两种料斗。
bd和dh型，这是一种深型斗，一般适用于输送干燥、松散、易于抛出、流动性好的物料，如水泥、煤块、碎石、粮食等物料。
ad和ah型是一种比深斗浅的斗，它适用于流动性差一些。稍有湿的物料，如砂、煤、化工原料等。
3、本机的头尾部及中部机壳作了密封处理，物料及粉尘极少外溢，极少造成环境污染。
4、本机为混合或重力卸料，掏取式喂料。
5、GTH型上轮为组装式链轮、轮缘用高强度钢螺栓联在轮体上，在链轮磨损后，只需要换轮缘，维修方便，节省原材料，降低维修费用。下轮改为凸缘轮，彻底改变了原双链轮成本高，易脱链的缺陷。
6、GTD型上轮采用斜边光轮、该轮具有自定心的作用，可避免输送带跑偏。
7、本机型在下部设有料位器和速度控制器，用户可根据需要造取，以达到电自动控制的目的。
8、本机涨紧装置有两种，对于提升高度不大于25m高的机型，一般选用丝杆涨紧，对于提升高度大于25m的机型，选用重力涨紧，特殊要求，用户订货时请说明。

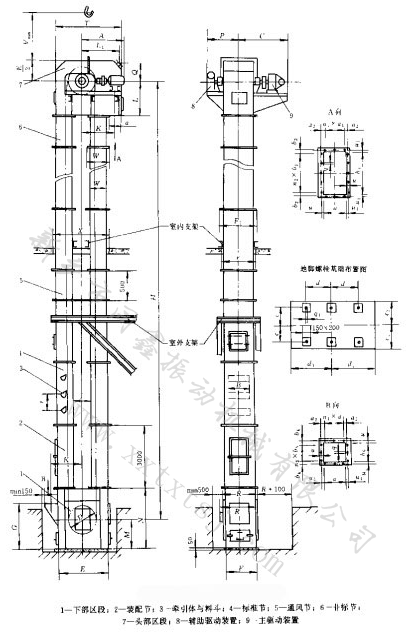

GTD、GTH高效斗式提升机产品外形示意图：
GTD、GTH高效斗式提升机输送能力：
GTD型斗式提升机配ad型斗输送能力表：
|
斗宽mm |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
|
料斗容积（L） |
2.6 |
4.1 |
6.5 |
10 |
16 |
25 |
40 |
61 |
102 |
161 |
255 |
|
输送量m3/h |
φ=100% |
45 |
60 |
95 |
135 |
210 |
290 |
460 |
655 |
1050 |
1500 |
2080 |
|
φ=75% |
34 |
45 |
71 |
101 |
158 |
218 |
345 |
491 |
788 |
1125 |
1560 |
|
*大提升高度m |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
GTD型斗式提升机配bd型斗输送能力表：
|
斗宽mm |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
|
料斗容积（L） |
1.9 |
2.9 |
4.6 |
7.4 |
12 |
19 |
29 |
47 |
74 |
117 |
184 |
|
输送量m3/h |
φ=100% |
32 |
42 |
70 |
100 |
155 |
220 |
335 |
480 |
760 |
1090 |
1500 |
|
φ=75% |
24 |
32 |
53 |
75 |
116 |
165 |
251 |
360 |
570 |
818 |
1125 |
|
*大提升高度m |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
GTD型斗式提升机配ah型斗输送能力表：
|
斗宽mm |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
|
料斗容积（L） |
2.6 |
4.1 |
6.5 |
10 |
16 |
25 |
40 |
64 |
102 |
161 |
255 |
|
输送量m3/h |
φ=100% |
30 |
47 |
65 |
100 |
145 |
205 |
350 |
475 |
720 |
1135 |
1800 |
|
φ=75% |
23 |
35 |
49 |
75 |
110 |
154 |
262 |
356 |
540 |
851 |
1350 |
|
*大提升高度m |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
55 |
55 |
40 |
40 |
GTD型斗式提升机配bh型斗输送能力表：
|
斗宽mm |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
|
料斗容积（L） |
1.6 |
2.9 |
4.6 |
7.4 |
12 |
19 |
29 |
47 |
74 |
117 |
184 |
|
输送量m3/h |
φ=100% |
21 |
33 |
45 |
75 |
110 |
155 |
255 |
345 |
520 |
825 |
1300 |
|
φ=75% |
16 |
25 |
34 |
56 |
82 |
116 |
190 |
259 |
390 |
618 |
975 |
|
*大提升高度m |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
70 |
70 |
55 |
55 |
注：表中料斗容积为盛水溶积，物料容重为r=1t/m3*大提升高度指提升机的轴距C
