斗式提升机适用于垂直输送粉状、粒状、及小块状的的散状物料,广泛的应用于冶金、矿山、洗煤、水泥、电厂、锅炉供煤等场合。根据不同行业的要求不同也有着非常清楚的分类,其按照传动结构可以分为:TD系列斗式提升机、TB系列斗式提升机、TH/HL系列环链斗式提升机、NE系列板链斗式提升机、钢芯胶带斗式提升机、T型脱水斗式提升机、L型捞坑斗式提升机。

在线微信顾问

斗式提升机系列产品

>> NE系列斗式提升机,板链斗式提升机

 NE系列斗式提升机,板链斗式提升机

 NE系列斗式提升机,板链斗式提升机

 NE系列斗式提升机,板链斗式提升机中间箱体

 NE系列斗式提升机,板链斗式提升机

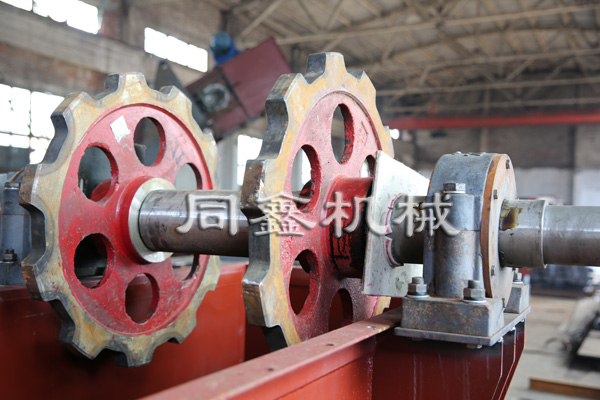

 NE系列斗式提升机,板链斗式提升机头部装配

 NE系列斗式提升机,板链斗式提升机链条

 NE系列斗式提升机,板链斗式提升机料斗

板链斗式提升机, NE板链斗式提升机

NE型板链斗式提升机是应用广泛的一种垂直提升设备,适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下。

NE型斗式提升机为板链斗式提升机,采用优质合金钢高强度板式链条,耐磨而可靠;驱动部分采用硬齿面减速机。NE板链斗式提升机采取流入式喂料,重力诱导式卸料。NE型斗式提升机适用于垂直提升粉状、粒状、块状的物料 ,也可提升磨琢性较大的物料,提升高度可达40m左右,物料温度 一般不超过250℃,如粉煤灰、水泥、碎石、煤块、矿渣等物料。该机具有运行平稳可靠、节能环保等显著特点。广泛应用于矿山、冶金、建材、煤炭、水电等行业。

同鑫振动机械生产的斗式提升机产品制造工艺:等离子/激光下料,冲孔,数控折弯,机器人自动焊接工艺。箱体冲压成形,中间箱体四道筋,采用全焊方式,整体刚性及密封性较强。同鑫振动机械生产的斗式提升机产品供货内容:头箱,尾箱,中间箱,电机,减速机,逆止器,电机防雨罩,传动皮带/链条防护罩,护栏,平台,吊装件,配重箱(包括但不限于以上内容,具体以实际供货内容为准。)

雄厚的技术力量,优惠的价格,严格的内部质量检测监督,确保快速交货同时确保产品质量,售前售后服务团队保障您设备的无忧使用!

NE系列板链式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

NE型板链斗式提升机产品概述:

NE型板链斗式提升机为板链式、重力诱导卸料的提升设备。NE型板链斗式提升机适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等。
  NE型板链斗式提升机为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。链条是优质合金钢高强度板链,耐磨而可靠。驱动部分采用硬齿面减速器。该提升机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度控制在250℃以下。


NE型板链斗式提升机工作原理:
   NE型板链斗式提升机系流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。
本系列提升机规格多(NE15~NE800共11种);密封性好,运行可靠,环境污染少,操作、维修方便,使用寿命长。NE系列板链式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

NE系列板链斗式提升机产品特点:
1、提升范围广。NE型
板链斗式提升机不仅能提升一般粉状、粒状和块状物料,而且可提升磨琢性大的物料。物料温度≤250℃。
2、输送能力大。该系列提升机具有NE15~NE800多种规格。提升量范围为15~800m3/h。
3、驱动功率小。这类提升机采取流入式喂料,重力诱导式卸料,且采用密集型布置的大容量料斗输送,链速低提升量大。物料提升时,几乎无回料和挖料现象,因此无效功率少,所耗功率是环链提升机的70%。
4、使用寿命长。提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象,本机的设计保证物料在喂料、提升和卸料中不会撒料,减少了机械磨损,输送链采用板链式高强度耐磨链条,大大延长了使用寿命。正常使用下,输送链使用寿命超过5年。
5、提升高度高。该系列提升机链速低,运行平稳,且采用用板链式高强度耐磨合金钢链条,因此可达较高的提升高度(高度40米)。
6、箱体冲压成形,中间箱体四道筋,采用全焊方式,整体刚性及密封型较强密封性好,环保无污染。
7、运行可靠性好。先进的设计原理,保证了整机运行的可靠性,无故障时间超过了3万小时。
8、操作维修方便、易损件少,使用成本低。

NE型板链斗式提升机主要结构:NE型板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
 运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。
 驱动装置---采用多种驱动组合驱动,(依用户实际需要而定)。驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。
 上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料板。
 中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。
 下部装置---安装有张紧装置。

NE型板链斗式提升机外形结构示意图:

NE型板链斗式提升机外形结构示意图

NE型板链斗式提升机选型参考表:

主要技术性能表及输送物料粒度范围表:

型号

提升量

(m³/h)

最大

粒度

mm

物料松散密度t/m³

最大提升高度m

功率范围kw

提升物料最大粒度mm

允许最大颗粒比例%

10

25

50

75

100

NE15

1015

40

0.6

2.0

35

1.54

65

50

40

30

25

NE30

18.531

55

50

1.511

90

75

58

47

40

NE50

3560

60

45

1.518.5

90

75

58

47

40

NE100

75110

70

45

5.530

130

105

80

65

55

NE150

112165

90

45

5.545

130

105

80

65

55

NE200

170220

100

0.6

1.8

40

7.555

170

135

100

85

70

NE300

230340

125

40

1175

170

135

100

85

70

NE400

340450

130

30

18.590

205

165

125

105

90

NE500

450550

140

30

30110

240

190

145

120

100

NE600

550660

150

30

37132

240

190

145

120

100

NE800

680830

165

30

160

275

220

165

135

110

主要规格参数表:

型号

斗速m/s

主轴转速r/min

料斗

运行部件质量kg/m

容积L

斗宽mm

斗距mm

NE15

0.5

15.54

2.5

250

203

27.5

NE30

16.45

7.8

300

305

35

NE50

16.45

15.7

300

305

64

NE100

14.13

35

400

400

89

NE150

14.13

52.2

600

400

112.3

NE200

10.9

84.6

600

500

134

NE300

10.9

127.5

600

500

188

NE400

8.3

182.5

700

600

205

NE500

7.1

260.9

700

700

223

NE600

7.1

330.2

700

700

274

NE800

6.2

501.8

800

800

313

NE型斗式提升机,板链斗式提升机系列产品链条与料斗装配示意图(如下图):

NE型斗式提升机,板链斗式提升机系列产品链条与料斗装配示意图(如下图):

NE型板链斗式提升机板链斗式提升机的安装注意事项:
  1、尾箱底部支承面,必须保证坐落在基础水平面上,并用框式水平仪把法兰上口找平。
  2、上部驱动轴和下部张紧轴应在同一垂直平面内,并且两轴心线均应与水平面平行。
  3、中间机壳的法兰连接处,不得有显著的错位,法兰间可垫入石棉绳或防水粗帆布以保证密封。
  4、下部区段、中间机壳和上部区段的中心线应在同一垂直线上,其垂直度偏差在1米长度上不允许超过1毫米,总高度累积偏差不允许超过8毫米。
  5、料斗联接在牵引链条上的位置应正确,用螺栓将料斗和牵引链条龟板联接紧固。
  6、轨道节应安装在中偏下部。
  7、拉紧装置将尾部链轮组提升到高处位置,安装提升链条,调整拉紧装置使牵引链条具有均匀的、正常运行所必须的张紧力。
  8、减速机低速轴的轴线与驱动轴线应平行,大轴线夹角不得大于40°,大小链轮应在同一平面上。
  9、中部应有防止偏移装置,支承点间距不大于8米,上面支承应尽量靠近头部。露天安装应有拉紧钢绳拉紧。
  10、安装完毕后,各传动部位及减速机应加油,拆下棘轮罩、棘齿或拆下三角带,试电机正反转,电机转向合适后,调整出料调节板,以运转时不刮料斗为宜。
  11、试运转前检查板链钢斗式提升机内是否有杂物,如有要及时清除,整体检查一次后再试运转;试运转时调整拉紧装置,试运转4小时后调整一次拉紧装置并紧固料斗螺栓,试运行72后将螺母与螺栓焊死。设备运转一个月后再检查一次拉紧装置。

【同鑫公司】产品购买需知:

   因产品受设备的型号、材质、规格、长度或者高度等因素影响,部分产品为非标设计制作,所以网站上所标识的商品价格仅供参考!
   具体的产品价格受材质(碳钢或者不锈钢)和规格(根据客户的处理量、物料的粒度等)、客户实际现场的长度或者高度等因素所决定,所以需要客户和我们联系沟通后我们再为您核算出准确详细的报价。
   同鑫公司产品为下属生产车间自主加工制造,内部质检中心控制质量及设备出厂检测等,确保每一台设备的品质;为了保证产品的质量和维护顾客的利益,公司未在任何地区设置办事处或经销商。
   销售渠道为厂家直销、订单式生产。采购设备直线联络,即绕开了用户与中间商、贸易商的不必要交涉,又降低了用户的采购成本,实现生产厂商直接与用户一对一的交流与服务,从而以优惠的价格为顾客提供高质量的产品及服务。

【同鑫公司】 产品售后服务说明:

  1:合同设备质保期内:整机质保期为一年(易损件除外)。设备在合同质保期内出现问题,若确属生产制造原因造成的,我厂将免费提供维修技术支持。设备如需进行现场安装的,我公司将派出专业的技术人员为您提供设备的现场指导安装服务,不提供施工队伍,还请您多多海涵及配合我们的技术员,共同完成设备的安装工作!
  2:我公司保证向您提供优质的产品及售后服务!设备在出厂前均按照实际情况进行空载试机,设备质量做到让用户放心。质量问题:若非属于生产制造原因造成的质量问题,我们亦保证提供7*24小时的全天候服务响应,我公司将会积极配合需方、帮助需方提供有偿的维修服务。
  3:合同设备质保期外:合同设备质保期满后,如果设备出现问题,我公司也将会在1小时之内给予明确答复;如果需要赶赴现场处理的,我公司也将派出专业的技术人员在24小时内赶赴现场为您提供有偿优惠的维修服务!
  4:老客户享受以下优惠待遇:设备备品备件、配件以及易损件均按成本价供应!---------【版权所有:新乡市同鑫振动机械有限公司】


新乡市同鑫振动机械有限公司专业设计、生产脱水筛、圆振动筛、矿用振动筛、振动筛分设备,皮带输送机、刮板输送机、鳞板输送机、链斗输送机、振动给料机、往复式给煤机、斗式提升机,破碎机,卸料器,跳汰机,脉冲袋式除尘器等配套设备,以及锅炉上煤系统、锅炉出灰渣系统,洗煤厂生产线等。产品广泛应用于有色金属、矿山、冶金、煤炭、码头港口、化工、煤电、建材、钢铁、水泥、电力、粮食、制沙、商砼、环保等各个行业和领域。规格型号齐全,另可按照您的要求定制以上机械设备,诚信为本,质优价实,欢迎采购!愿我们一如既往愉快合作!

同鑫振动机械可根据用户需要而设计制造特殊型号规格的斗式提升机。
同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
