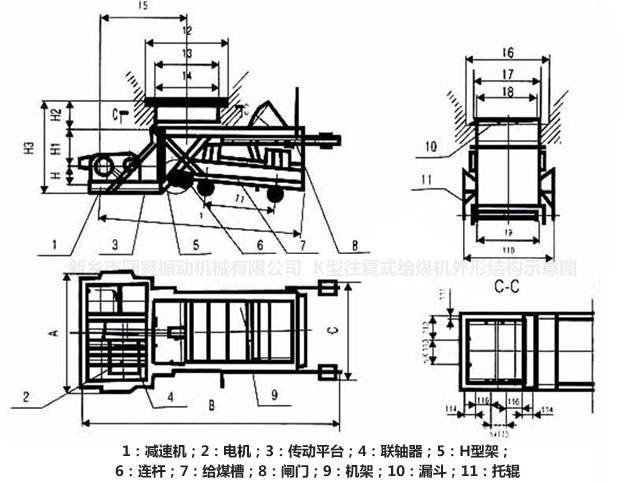

型号	A	B	C	H	H1	H2	H3	L	11	12	13	14	15	16
K-0	1360	3100	846	210	210	325	1051	2450	840	1000	800	750	1040	750
K-1	1360	3100	1112	210	210	325	1051	2450	840	1000	800	750	1040	1000
K-2	1360	3540	1112	208	208	325	1297	2850	1150	1250	1050	1000	940	1000
K-3	1352	3950	1360	250	250	345	1340	3270	1400	1500	1300	1250	1157	1250
K-4	1622	4740	1632	330	330	345	1543	3850	1700	1750	1550	1550	1435	1500

表二：

型号	17	18	19	110	111	112	n*113	114	n*115	116	N*MD
K-0	550	500	500	830	35	191	1*200	131	1*190	190	14*M20
K-1	800	750	750	1080	35	275	1*280	131	1*190	190	16*M20
K-2	800	750	750	1080	35	208	1*208	91	1*225	225	17*M20
K-3	1050	1000	1000	1300	35	273	1*273	91	1*290	290	17*M20
K-4	1300	1250	1580	1580	35	270	1*270	96	1*320	220	20*M20

说明: 1、K型往复式给料机有带漏斗与不带漏斗及带调节闸门与不带闸门组合成的多种型式,如带漏斗,带调节闸门;带漏斗不带调节闸门。2、调调节闸门时,其给料量受调节闸门控制。3、一般供货时为普通电机,电压380V,ZQ型减速机,如有特殊要求,需订货时说明,如用660V电压电机,防爆电机,其它型号减速机等。

K型往复式给煤机产品安装及使用指导:
1、往复式给煤机是固定安装在储料仓口下,在安装前需要确定水平位置,将机架与仓口用螺栓紧固,然后再将传动平台安放在正确位置上,H形架与机架,传动平台焊牢,减速机、电动机找正安装,调节适当,用螺栓紧固。
2、安装后需要进行空负荷试车,运转当中,检查各部件工作是否正常,滚动轴承*高温升不得高于60℃。
3、依据卸料要求调节生产率时,将曲柄部位销轴拔出,松动螺母,转动曲柄壳的位置“1、2、3、4”选择固定,将销轴插入,联结曲柄与曲柄与曲柄壳,紧固销轴和螺母,调整完毕后再开车。

K系列往复式给煤机产品订货须知：
1、购买同鑫公司生产的K系列往复式给煤机产品请在签订合同时写明型号规格、配何种电机、是否带漏斗和调节闸门。
2、同鑫公司生产的K系列往复式给煤机在发货时会附带随机技术文件：产品合格证、装箱单、产品使用说明书。
3、同鑫公司生产的K系列往复式给煤机设备出厂时一般使用的是普通电机、电压为380V、配套使用的是ZQ系列减速机；如有特殊要求，如（使用其它电压电机、防爆电机、以及其它型号减速机等）需在订货时说明。

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的往复式给煤机。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利，如实物与文中图案不符，应以实物为准，解释权归同鑫公司。
