   斗式提升机(www.xxtxtsj.com)适用于垂直输送粉状、粒状、及小块状的的散状物料,广泛的应用于冶金、矿山、洗煤、水泥、电厂、锅炉供煤等场合。根据不同行业的要求不同也有着非常清楚的分类,其按照传动结构可以分为:TD系列斗式提升机、TB系列斗式提升机、TH/HL系列环链斗式提升机、NE系列板链斗式提升机、钢芯胶带斗式提升机、T型脱水斗式提升机、L型捞坑斗式提升机。

斗式提升机系列产品

>> 斗式提升机产品-胶带斗式提升机 (TD型)

胶带斗式提升机(TD型)新乡市同鑫振动机械有限公司
胶带斗式提升机(TD型)

TD型斗式提升机产品概述:
   TD型斗式提升机(胶带斗式提升机)适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料,如粮食、煤、水泥、碎矿石等,提升高度最高40m。TD型斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造,目前国内常用的斗式提升机均为垂直式。TD型斗式提升机特点为:结构简单,运行平稳,挖取式装料,离心重力式卸料,物料温度不超过60℃;TD型斗式提升机与传统D型斗式提升机相比输送效率高、料斗形式多,应优先选用。TD型斗式提升机备有四种料斗,即:Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。TD型斗式提升机均采用皮带+料斗提升输送物料,目前已涉及到粮食、煤炭、粉煤灰、水泥、碎矿石、石英砂、炭素等行业领域中,并得到很好的应用。

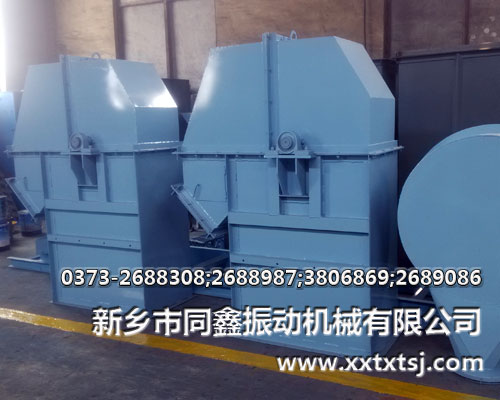

TD型斗式提升机图片-新乡市同鑫振动机械有限公司
TD型斗式提升机系列产品基本结构:
   TD型斗式提升机(胶带斗式提升机)由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。 TD型斗式提升机结构形式为:TD型斗式提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器,逆止可靠。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力。

TD型斗式提升机系列产品主要特点:
  1、提升范围广:本系列斗式提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料。
  2、密封性好,环境污染少。
  3、驱动功率小,采用流入式喂料、诱导式卸料;采用大容量的料斗密集型布置,在物料提升时几乎无回料和挖料现象,因此无效功率少。
  4、使用寿命长:提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
  5、提升高度高:提升机运行平稳,因此可达到较高的提升高度。
  6、运行可靠性高:先进的设计原理和制造工艺,保证了整机运行的可靠性,无故障时间超过2万小时。


TD型斗式提升机系列产品外形结构图:
TD型斗式提升机系列产品外形结构图
TD型斗式提升机选型参考表:

型号 TD160 TD250 TD315 TD400
料斗形式 Q H ZD SD Q H ZD SD Q H ZD SD Q H ZD SD
输送量(m3/h) 5.4 9.6 9.6 16 12 22 23 35 17 30 25 40 24 46 41 66
斗宽(mm) 160 250 315 400
斗容(L) 0.5 0.9 4.2 1.9 1.3 2.2 3.0 4.6 2 3.6 3.8 5.8 3.1 5.6 5.9 9.4
斗距(mm) 280 350 360 450 400 500 480 560
带宽(mm) 200 300 400 500
斗速(m/s) 1.4 1.6 1.6 1.8
物料量大块(mm) 25 35 45 55
型号 TD500 TD630 TD160 TD250 TD350 TD450
料斗形式 Q H ZD SD H ZD SD Q S Q S Q S Q S
输送量(m3/h) 38 70 58 92 85 89 142 4.7 8 18 22 25 42 50 72
斗宽(mm) 500 630 160 250 350 450
斗容(L) 4.8 9 9.3 15 14 14.6 23.5 0.65 1.1 2.6 3.2 7 7.8 14.5 15
斗距(mm) 500 625 710 300 400 500 640
带宽(mm) 600 700 200 300 400 500
斗速(m/s) 1.8 2 1 1.25 1.25 1.25
物料量大块(mm) 60 70 25 35 45 55

说明:1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。
   2.斗式提升机料斗用途为:浅料斗:输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。深料斗:输送干燥的、松散的、易抛出的物料。如水泥、煤块、碎石、石英砂等。

   TD系列斗式提升机胶带斗式提升机)适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料,如粮食、煤、水泥、碎矿石等,提升高度最高40m。TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造,目前国内常用的斗式提升机均为垂直式。TD系列斗式提升机特点为:结构简单,运行平稳,挖取式装料,离心重力式卸料,物料温度不超过60℃;TD系列斗式提升机与传统D型斗式提升机相比输送效率高、料斗形式多,应优先选用。TD型斗式提升机备有四种料斗,即:Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。TD系列斗式提升机均采用皮带+料斗提升输送物料,目前已涉及到粮食、煤炭、粉煤灰、水泥、碎矿石、石英砂、炭素等行业领域中,并得到很好的应用。

★同鑫公司可根据用户需要而设计制造特殊型号规格的斗式提升机。
★同鑫公司对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准 ,解释权归同鑫机械所有。
