斗式提升机适用于垂直输送粉状、粒状、及小块状的的散状物料,广泛的应用于冶金、矿山、洗煤、水泥、电厂、锅炉供煤等场合。根据不同行业的要求不同也有着非常清楚的分类,其按照传动结构可以分为:TD系列斗式提升机、TB系列斗式提升机、TH/HL系列环链斗式提升机、NE系列板链斗式提升机、钢芯胶带斗式提升机、T型脱水斗式提升机、L型捞坑斗式提升机。

在线微信顾问

斗式提升机系列产品

>> NE15型双排板链斗式提升机

双排板链斗式提升机
板链斗式提升机, NE15型双排板链斗式提升机

双排板链斗式提升机概述:
   NE系列斗式提升机中NE50及以上型号为双排链形式,即提升机箱体内安装两排链条,链条挂在料斗两边,双排板链斗式提升机提升量大,性能稳定,是水泥厂、铸造厂、砂石厂、钢厂等行业的常用提升输送设备。
   NE50板链斗式提升机是常用的一个双排链提升机型号,提升量60立方/小时。箱体尺寸约650*1240mm,链条节距152.4mm,料斗间距304.8mm,料斗宽度300mm。料斗运行速度约0.5m/s。

NE15型斗式提升机双排板链链条NE15型斗式提升机双排板链链轮

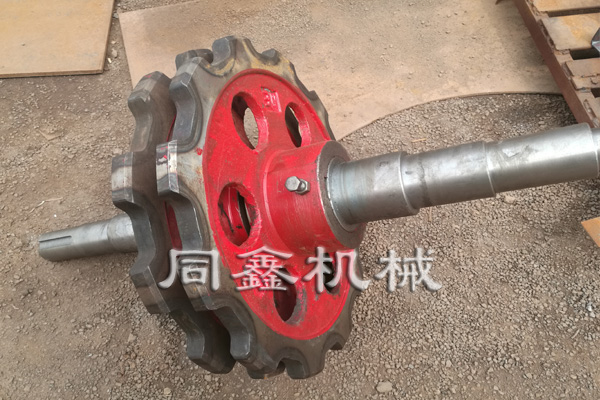

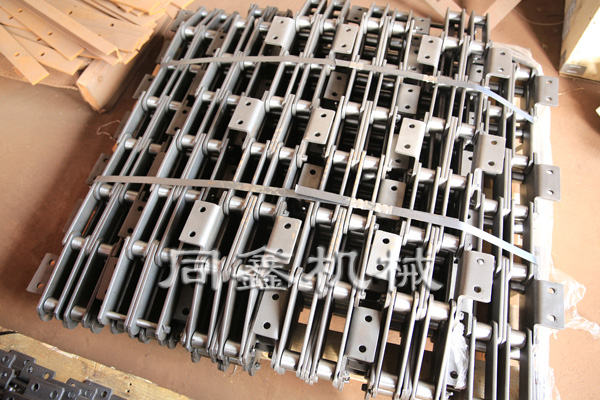

NE15型斗式提升机双排板链链条(链条节距101.6mm)               NE15型斗式提升机双排板链链轮

双排板链斗式提升机产品结构:
   双排板链提升机和普通斗式提升机结构基本类似,主要由头部箱体、尾部箱体、中间箱体、运行部分等组成,其运行部分为双排板链条和料斗,头部、尾部箱体也各安装两个链轮,下链轮比上链轮少一个齿,直径稍微小一点。

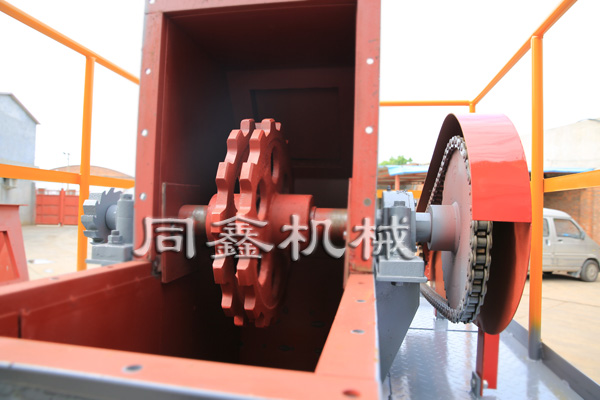

   双排板链提升机头部箱体装配两个输送链轮、传动链轮、电机减速机、逆止器、检修平台等,出料口设置有唇板、观察口。

   NE型板链斗式提升机主要适用于输送生料,水泥,煤炭,焦炭,石灰石,干粘土,熟料,碎石,砂子,化肥,粮食等粉状、颗粒状、小块状磨琢性或无磨琢性物料。广泛应用于矿山、冶金、建材、煤炭、水电、水泥等行业部门垂直提升块状、粉状且物料温度不超过250℃以下的物料。
  NE型板链斗式提升机为板链式、重力诱导卸料的提升设备。NE型板链斗式提升机适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等。
  NE型板链斗式提升机为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。该提升机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度控制在250℃以下。 本系列提升机规格多(NE15~NE800共11种);密封性好,运行可靠,环境污染少,操作、维修方便,使用寿命长。

同鑫振动机械生产的斗式提升机产品制造工艺:等离子/激光下料,冲孔,数控折弯,机器人自动焊接工艺。箱体冲压成形,中间箱体四道筋,采用全焊方式,整体刚性及密封性较强。

同鑫振动机械生产的斗式提升机产品供货内容:头箱,尾箱,中间箱,电机,减速机,逆止器,电机防雨罩,传动皮带/链条防护罩,护栏,平台,吊装件,配重箱(包括但不限于以上内容,具体以实际供货内容为准。)

雄厚的技术力量,优惠的价格,严格的内部质量检测监督,确保快速交货同时确保产品质量,售前售后服务团队保障您设备的无忧使用!

NE系列板链式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

NE系列板链斗式提升机产品特点:
1、提升范围广。NE型板链斗式提升机不仅能提升一般粉状、粒状和块状物料,而且可提升磨琢性大的物料。物料温度≤250℃。
2、输送能力大。该系列提升机具有NE15~NE800多种规格。提升量范围为15~800m³/h。
3、驱动功率小。这类提升机采取流入式喂料,重力诱导式卸料,且采用密集型布置的大容量料斗输送,链速低提升量大。物料提升时,几乎无回料和挖料现象,因此无效功率少,所耗功率是环链提升机的70%。
4、使用寿命长。提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象,本机的设计保证物料在喂料、提升和卸料中不会撒料,减少了机械磨损,输送链采用板链式高强度耐磨链条,大大延长了使用寿命。正常使用下,输送链使用寿命超过5年。
5、提升高度高。该系列提升机链速低,运行平稳,且采用用板链式高强度耐磨合金钢链条,因此可达较高的提升高度(高度40米)。
6、箱体冲压成形,中间箱体四道筋,采用全焊方式,整体刚性及密封型较强密封性好,环保无污染。
7、运行可靠性好。先进的设计原理,保证了整机运行的可靠性,无故障时间超过了3万小时。
8、操作维修方便、易损件少,使用成本低。

NE系列板链斗式提升机外形图:

NE系列板链斗式提升机外形图-同鑫公司

NE系列板链斗式提升机技术参数表:

型号 提升能力
(m³/h)
斗速(m/s) 主轴转数(n/min) 料 斗 链条节距
(mm)
运行部件重量(Kg/m) 物料大块度(mm)
容积
(L)
斗宽
(mm)
斗距
(mm)
允许所占百分比%
10 25 50 75 100
NE15 15 约0.5 16.54 2.5 250 203.2 101.6 27.5 65 50 40 30 25
NE30 30 约0.5 16.54 7.8 300 304.8 152.4 35 90 75 58 47 40
NE50 60 约0.5 16.54 15.7 300 304.8 152.4 64 90 75 58 47 40
NE100 110 约0.5 14.13 35 400 400 200 89 130 105 80 65 55
NE150 170 约0.5 14.13 52.2 600 400 200 112.5 130 105 80 65 55
NE200 210 约0.5 10.9 84.6 600 500 250 134 170 135 100 85 70
NE300 320 约0.5 10.9 127.5 700 500 250 188 170 135 100 85 70
NE400 380 约0.5 8.3 182.5 700 600 300 205 205 165 125 105 90
NE500 470 约0.5 7.1 260.9 700 700 350 223 240 190 145 120 100
NE600 600 约0.5 7.1 330.2 800 700 350 350 240 190 145 120 100
NE800 800 约0.5 6.2 501.8 800 800 400 313 270 220 165 135 110

注:上表中所给出的技术参数为部分板链斗式提升机的参数,其他型号规格的板链斗式提升机的参数这里不再一一列出,咨询具体详细参数请致电我公司业务或技术部!

斗式提升机产品订货须知:

   提升机顶部设有检修用的起吊支架,若提升机设在室内,且提升机顶部设有设备安装吊钩时,可在订货时提出取消顶部起吊支架,提升机的上机壳设有驱动装置平台,若现场空间不能满足平台要求的尺寸时,可按照现场实际情况配制非标准尺寸平台,但应在订货时提出。

   每台NE型斗式提升机一般只配套供应一节带有检视门的中间机壳,若用户要求增加带检视门中间机壳数量或改变检视门的开孔位置,应在订货时注明。

订货时请注明产品名称、规格型号、材质要求、提升输送量要求、提升高度(如进出料口高度、头尾轮中心距、底部到出料口、设备总高)、电机要求及装配形式等,如有并提供供货总图、或其它的特殊要求。

同鑫振动机械可根据用户需要而设计制造特殊型号规格的斗式提升机。
同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
