>> 斗式提升机产品推荐-钢丝绳芯胶带斗式提升机

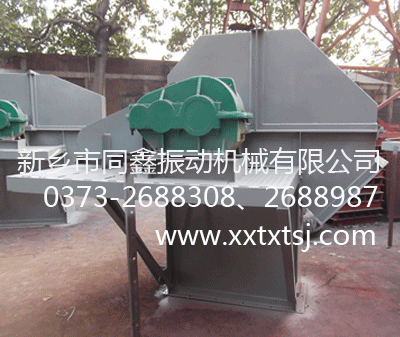

钢丝绳芯胶带斗式提升机-同鑫振动机械

钢丝绳芯胶带斗式提升机-同鑫振动机械

TG系列钢芯胶带斗式提升机产品概述:


钢丝胶带斗式提升机具有输送量大、体积小、功耗低、运行平稳可靠、使用寿命长等特点。钢丝胶带斗式提升机适用于干散粉状物料或物料垂直提升,广泛应于建材、冶金、化工、粮食、电力等行业散状物料提升系统,是新型干法水泥厂窑尾入窑生料,生料均化库、水泥库入库物料取代国外同规格产品的理想替换品。

钢丝绳芯输送带斗式提升机是用于散粒物料垂直输送的重要设备,它具有输送量大,提升高度高,运行平稳,使用寿命长等特点。广泛地应用于建材、化工、煤炭、电力和港口运输等行业的物料运输系统中。

钢丝绳芯输送带斗式提升机来源于德国AUMUND钢丝绳芯输送带斗式提升机的技术引进与吸收。目前这一系列产品提升机在输送能力和使用性能上都已接近国外同类产品,部分替代了进口。TG型钢芯胶带斗式提升机是我公司技术部在消化吸收国外新技术,结合国内生产使用实践,而研制开发的新一代产品。TG型钢芯胶带斗式提升机广泛适用于建材、冶金、化工、粮食等行业散状物料的提升工作上。

TG系列钢芯胶带斗式提升机的性能:

  1.提升范围广。TG系列斗式提升机可提升各种粉状、粒状和块状(≤30mm)物料,物料温度≤120℃.
  2.提升高度高。由于钢丝绳胶带强度大,运行平稳,因此TG系列斗式提升机单机提升机高度可达100m。
  3.提升能力大。TG系列斗式提升机可提升32-686m3/h。
  4.使用寿命长,运行可靠性好。先进的设计原来保证了整机运行的可靠性,高强度的钢丝绳昨晚牵引部件,保证了提升机长期高效运行,长期实践证明,本提升机无故障运行时间可达3万小时。
  5.耗用功率小。TG系列斗式提升机与一般提升机相比节约能耗30%以上。
  6.操作维修方便。易损件少,维护费用比一般斗式提升机减少80%以上。
  7.结构简单,制造成本低,投资少。
  8.密封性好,无环境污染。
  9.机械尺寸小。TG系列斗式提升机与同等提示量的其他各类提升机相比这种提升机机械尺寸较小。

TG系列钢芯胶带斗式提升机产品特点:

   1.以输送斗的宽度区分,共有11种规格,最大输送量1325m3/h,最大提升高度<100米,
   2.斗式提升机以抗撕裂型钢丝绳芯输送带为牵引件。
   3.本机的头部、尾部及中部机壳做了有效的密封处理。
   4.本提升机为离心式卸料,掏取式装料。
   5.传动装置中采用垂直轴减速器和液力偶合器。
   6.传动装置中设置了用于设备检修的慢动装置。
   7.本机下部张紧装置采用平衡丝杆式结构形式。
   8.本机下部设有料位计和速度传感器,对提升机的运转情况进行监控。

钢芯胶带斗式提升机的结构组成:

斗式提升机由上部区段、中部机壳、下部区段、带料斗的输送带等牵引部件、传动装置和室外检修平台组成。
  1.下部区段,由进料口、下部机壳、改向轮组和张紧装置组成。
  2.中部机壳(检修),每台一节,用于安装、检修牵引部件。
  3.中部机壳(防偏),通常每隔5节中部机壳放置一个。
  4.连接板,通常每隔2节中部机壳放置一个。
  5.中部机壳(标准),L=2米。
  6.连接框,通常每隔5节中部机壳放置一个。
  7.中部机壳(非标),L在0.5~2米之间。一般安装在上部区段第一或第二节中部机壳处。
  8.上部区段,包括上部机壳和传动滚筒组。
  9.驱动装置。由电机、垂直轴减速器、液力偶合器、逆止装置、慢动装置组成。
  传动装置有右1、右2、左1、左2之分,图一为右1装法。
  10.室外操作平台。
  11.带斗装置。

钢丝胶带斗式提升机的各部位特点:

  1、运行部件:采用特殊设计,带防撕裂的高强度钢丝绳芯胶带,配以专用的胶带接头和料斗固定件使胶带能长期可靠运行,料斗设计布局合理,并有不同型式排列,确保物料连续提升和卸出。
  2、驱动装置:采用直交轴硬齿面的减速机与提升机主轴直联,配液力偶合器,慢速检修电机和逆止器,传动装置结构紧凑合理,实现柔性起动。
  3、上部装置:滚筒设计采用自动对中装置,滚筒采用高性能橡胶包胶,使用寿命长,摩擦力大;
  4、中部机壳:采用优化设计机壳,双通道设计,避免相对高速运行的胶带带来的涡流干扰,附设加强角钢。
  5、下部装置: 采用齿轮齿条张紧装置,同步调节张紧,尾部滚筒采用自动对中设计,并附设皮带防跑偏装置和料位控制仪。
  6、保护装置: 本机在头、尾部设置有防跑偏装置,在胶带跑偏时可输送信号至中控室,及时切断主电机电源;在提升机的尾部设有料位控制仪及旋转开关。

TG型钢芯胶带斗式提升机主要技术参数及规格:

规格 参数

TG160

TG250

TG315

TG400

TG500

TG630

TG800

TG1000

输送量 m 3 /h

32

70

96

143

206

329

451

686

料斗

容量 VO l

3

7

10

16

25

39

65

102

斗距 t mm

260

325

360

410

460

520

580

650

每米长料斗及胶带重( Kg/m

22

33

33.2

42.2

62.3

78.53

106

145

提升速度 m/s

1.4

1.8

1.8

1.8

1.8

1.8

1.8

1.8

最大提升高度

100m

注:提升高度超过 80m 时,需特殊设计。

注:提升高度超过 80m 时,需特殊设计。


钢丝胶带斗式提升机牵引构件采用高强度钢丝绳芯橡胶带,克服了链条与链轮啮合时驱动产生的动载荷,较链条提升更轻便,工作平稳,能以较快的运行速度而达到较高的生产率,在同样的生产条件下,胶带因其工作速度高和自重较轻,可使物料线载荷和牵引构件的线载荷较小从而减少整机的尺寸、自重。同时,由于胶带具有良好弹性,柔韧性,在料斗进行装载时有减振作用。因采用了高强度钢丝绳芯胶带,可使提升机的提升高度及输送量大为提高,因而钢丝胶带斗式提升机具有良好发展前景。

★同鑫振动可根据用户需要而设计制造特殊型号规格的斗式提升机。
★同鑫振动对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。

斗式提升机种类分类:

    斗式提升机作为一种常用的提升设备,在得到广泛的应用的同时,根据不同行业的要求不同也有着非常清楚的分类,其按照传动结构可以分为:
(1).TD系列斗式提升机

TD系列斗式提升机是一种国家标准的斗式提升机,该系列斗式提升机和D系列斗式提升机都是采用的胶带传动来提升物料,两者没有本质的区别,D系列斗式提升机产品型号较老且型号规格少。TD系列斗式提升机是在D系列斗式提升机的基础上经过产品改良而来,其规格有TD100(不常用)、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型号,其中TD160、TD250、TD315等型号为普遍采用型号.
(2).TH系列斗式提升机

TH系列斗式提升机是一种常用的提升设备,该系列斗式提升机采用锻造环链作为传动部分,具有很强的机械强度,主要用于提升机粉体和小颗粒及小块状物料,区别于TD系列斗式提升机,其提升量更大、运转效率更高。其常用于较大比重的物料的提升。
(3).NE系列斗式提升机

NE系列板链斗式提升机是一种新型的斗式提升机,其采用板链传动,区别于老型号TB系列板链斗式提升机,其命名方式采用提升量而命名而非斗宽。如NE150指的是提升量为150吨一小时而不是斗宽150。NE系列斗式提升机有着很高的提升机效率,根据提升速度不同还分有NSE型号及高速板链斗式提升机。
(4).TB系列斗式提升机

TB系列斗式提升机是一种较老型号的斗式提升机,其传动部分采用板链传动,现已经被相应NE系列斗式提升机产品替代 。
(5).TG系列斗式提升机

TG系列斗式提升机是一种加强型胶带斗式提升机,其区别于TD系列斗式提升机,TG系列斗式提升机采用钢丝胶带作为传动带,其具有更强的传动能力。该系列斗式提升机多被应用于粮食输送上,又被长称呼为粮食专用斗式提升机。
(6).其它型号斗式提升机
   常见的
斗式提升机型号还有HL系列斗式提升机、GTD系列斗式提升机、GTH系列斗式提升机等,其均为上型号的不同叫法和演变形式。
