D型斗式提升机

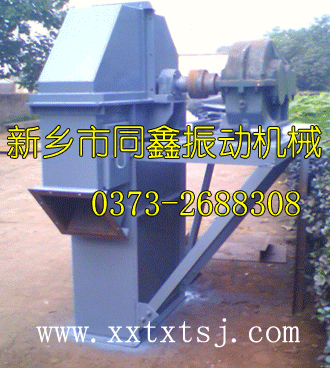

D型斗式提升机-同鑫振动机械
D型斗式提升机是具有规格多输送量大，提升高度高，运行平稳可靠，寿命长等显著优点。其主要技术性能及参数符合JB3926-85<<垂直斗式提升机>>(该标准等效，参照了国际标准和国外先进标准）。D型斗式提升机具有以下特点：1、输送量大，相同斗宽的TD型与D型相比，输送量增大近一倍：2、牵引件采用高强度橡胶输送带具有较高的抗拉强度，使用寿命长。3、整机结构简单、安装方便、便于调整、维修和保养。
4、牵引件为低合金高强度园环链，经适当的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长。本提升机为离心式或混合方式卸料，掏取式装料，适用输送堆积密度不大于1.5t/m3的粉状、粒状、小块状的低磨琢性物料，物料的温度不得超过60度。本机备有四种料斗：Q型（浅斗）、H型（弧底斗）、zh型（中深斗）、sh型（深斗），分别输送各种物料，用户可以根据物料特性来选择适当得料斗。本提升机代号为D,即带式斗式提升机；产品规格以斗宽表示。
斗式提升机种类分类:
斗式提升机作为一种常用的提升设备，在得到广泛的应用的同时，根据不同行业的要求不同也有着非常清楚的分类，其按照传动结构可以分为：
(1)TD系列斗式提升机
TD系列斗式提升机是一种国家标准的斗式提升机，该系列斗式提升机和D系列斗式提升机都是采用的胶带传动来提升物料，两者没有本质的区别，D系列斗式提升机产品型号较老且型号规格少。TD系列斗式提升机是在D系列斗式提升机的基础上经过产品改良而来，其规格有TD100(不常用)、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型号,其中TD160、TD250、TD315等型号为普遍采用型号。
(2)TH系列斗式提升机
TH系列斗式提升机是一种常用的提升设备，该系列斗式提升机采用锻造环链作为传动部分，具有很强的机械强度，主要用于提升机粉体和小颗粒及小块状物料，区别于TD系列斗式提升机，其提升量更大、运转效率更高。其常用于较大比重的物料的提升。
(3)NE系列斗式提升机
NE系列斗式提升机是一种新型的斗式提升机，其采用板链传动，区别于老型号TB系列板链斗式提升机，其命名方式采用提升量而命名而非斗宽。如NE150指的是提升量为150吨一小时而不是斗宽150。NE系列斗式提升机有着很高的提升机效率，根据提升速度不同还分有NSE型号及高速板链斗式提升机。
(4)TB系列斗式提升机
TB系列斗式提升机是一种较老型号的斗式提升机，其传动部分采用板链传动，现已经被相应NE系列斗式提升机产品替代 。
(5)TG系列斗式提升机
TG系列斗式提升机是一种加强型胶带斗式提升机，其区别于TD系列斗式提升机，TG系列斗式提升机采用钢丝胶带作为传动带，其具有更强的传动能力。该系列斗式提升机多被应用于粮食输送上，又被长称呼为粮食专用斗式提升机。
(6)其它型号斗式提升机
常见的斗式提升机型号还有HL系列斗式提升机、GTD系列斗式提升机、GTH系列斗式提升机等，其均为上型号的不同叫法和演变形式。
斗式提升机的工作原理和结构：
针对不同的使用要求，本机具有下列不同的制法和装法：
1、按料斗形状分为两种
S制法--带有深园底形料斗
Q制法--带有浅园底形料斗
2、按上部区段卸料口的形式分为两种
X1 制法--带有倾斜法兰的卸料口
X2 制法--带有水平法兰的卸料口
3、按下部区段进料口的形式分为两种
J1 制法--进料口的斜面与水平面成45 角
J2 制法--进料口的斜面与水平面成60 角
4、按中间机壳侧面检视门的位置分为四种
K1 制法--中间机壳侧面带有下端左检视门
K2 制法--中间机壳侧面带有下端右检视门
K3 制法--中间机壳侧面带有上端左检视门
K4 制法--中间机壳侧面带有上端右检视门
5、按中间机壳端面检视门的位置分为两种
Z1 制法--中间机壳端面带有下端检视门
Z2 制法--中间机壳端面带有上端检视门
6、按传动装置对提升机的相对位置分为两种
左装--传动装置在左侧
右装--传动装置在右侧
D型斗式提升机外形图：
D型斗式提升机外形图
1、传动平台； 2、上部区段； 3、中部机壳；4、链条；5、档边；6、料斗；7、下部区段
D系列斗式提升机技术参数表：
|
项 目 |
提升机型号 |
|
D160 |
D250 |
D350 |
D450 |
|
S制法 |
Q制法 |
S制法 |
Q制法 |
S制法 |
Q制法 |
S制法 |
Q制法 |
S制法 |
|
输送能力(m3/h) |
8.0 |
3.1 |
21.6 |
11.8 |
42 |
25 |
69.5 |
|
|
料斗容量(l) |
1.1 |
0.65 |
3.2 |
2.6 |
7.8 |
7.0 |
15 |
14.5 |
|
斗距(mm) |
300 |
300 |
400 |
400 |
500 |
500 |
640 |
640 |
|
带料斗的胶带重量(Kg/m) |
4.72 |
8.8 |
10.2 |
9.4 |
13.9 |
12.1 |
21.3 |
21.3 |
|
输送胶带：宽度(mm) |
200 |
300 |
400 |
500 |
|
输送胶带：层数 |
4 |
4 |
5 |
5 |
|
料斗运动速度(m/s) |
1.0 |
1.25 |
1.25 |
1.25 |
|
传动滚筒轴转数(r/min) |
47.5 |
47.5 |
47.5 |
37.5 |
|
物料的*大块度(mm) |
25 |
35 |
45 |
55 |
带有Q制法的料斗在充满系数ξ=1时
|
输送物料的散状比重 |
提升机型号 |
|
D160 |
D250 |
D350 |
D450 |
|
H,M |
N,Kw |
H,M |
N,Kw |
H,M |
N,Kw |
H,M |
N,Kw |
H,M |
|
0.8 |
50 |
1.02 |
57 |
3.9 |
26 |
5 |
23.2 |
7.4 |
|
1.0 |
46 |
1.16 |
51 |
4.3 |
22 |
5.4 |
19.9 |
8.0 |
|
1.25 |
42 |
1.29 |
44 |
4.8 |
18 |
6.2 |
16.1 |
9.4 |
|
1.6 |
36 |
1.48 |
36 |
5.3 |
13 |
6.4 |
11.6 |
9.7 |
|
2.0 |
32 |
1.63 |
26 |
5.8 |
9 |
6.5 |
8.4 |
9.8 |
提升机传动装置的技术规范
|
提升机型号 |
传动装置制法 |
圆柱齿轮减速机代号 |
电动机型号 |
传动装置功率
Kw |
传动装置重量
Kg |
|
右装传动装置 |
左装传动装置 |
|
D160 |
C1 |
ZQ250-Ⅴ-3Z |
ZQ250-Ⅴ-4Z |
Y112M-6 |
2.2 |
170 |
|
D250 |
C1 |
ZQ350-Ⅴ-3Z |
ZQ350-Ⅴ-4Z |
Y132S-6 |
3 |
449 |
|
C2 |
ZQ350-Ⅴ-3Z |
ZQ350-Ⅴ-4Z |
Y132M2-6 |
5.5 |
470 |
|
C3 |
ZQ400-Ⅴ-3Z |
ZQ400-Ⅴ-4Z |
Y132M2-6 |
5.5 |
568 |
|
C4 |
ZQ400-Ⅴ-3Z |
ZQ400-Ⅴ-4Z |
Y160M-6 |
7.5 |
640 |
|
D350 |
C1 |
ZQ400-Ⅴ-3Z |
ZQ400-Ⅴ-4Z |
Y132M2-6 |
5.5 |
590 |
|
C2 |
ZQ400-Ⅴ-3Z |
ZQ400-Ⅴ-4Z |
Y160M-6 |
7.5 |
663 |
|
C3 |
ZQ500-Ⅴ-3Z |
ZQ500-Ⅴ-4Z |
Y160L-6 |
11 |
855 |
|
C4 |
ZQ500-Ⅴ-3Z |
ZQ500-Ⅴ-4Z |
Y160L-6 |
11 |
855 |
|
D450 |
C1 |
ZQ400-Ⅳ-3Z |
ZQ400-Ⅳ-4Z |
Y160M-6 |
7.5 |
685 |
|
C2 |
ZQ500-Ⅳ-3Z |
ZQ500-Ⅳ-4Z |
Y160L-6 |
11 |
895 |
★同鑫振动对所有技术资料、尺寸保留修改的权利，如实物与文中图案不符，应以实物为准，解释权归同鑫公司。
