>> 斗式提升机产品推荐---DZC系列垂直振动提升机

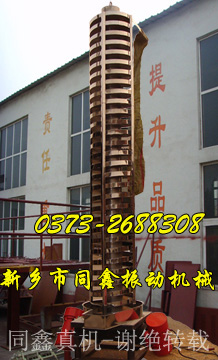

垂直振动提升机-同鑫振动机械

DZC系列垂直振动提升机产品概述:
    DZC
系列垂直振动提升机广泛应用于化工、橡胶、塑料、医药、轻工、食品、冶金、建材、矿山、粮食等行业。垂直振动提升机采用振动电机作振动源,利用两振动电机的合成振幅,将物料沿螺旋输送槽向上输送。DZC系列垂直振动提升机主要用于提升颗粒状、粉状、块状物料。本输送机结构简单,维修容易,物料定量送出,输送量连续可调,可作为各行业中,小颗粒物料的垂直输送之用.除具有从下向上提升物料外,还可以完成对物料的干燥、冷却作用。分开槽式、封闭式两种结构,并可根据不同工艺的要求,设计物料颗粒分级作用的筛选提升机及设计易燃易爆物料的提升机。

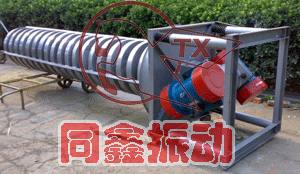

DZC系列垂直振动提升机工作原理:DZC系列垂直振动提升机-同鑫振动
    DZC
系列电机振动垂直提升机是由提升槽、振动电机、减振系统和底座等组成。该系列提升机是采用振动电机作为振动源,固定在提升槽上的两台相同型号的振动电机中心线交叉一定角度安装,并做相反方向自同步旋转,振动电机所带的偏心块在旋转时各个瞬
间位置所产生的离心力之分力沿抛掷方向作往复运动,使支承在减振器上的整个机体不停振动,使物料在提升槽内被抛起的同时向上运动,物料落入入料槽后,开始被抛起,此时可以使物料与空气充分接触,还可以起到散热冷却的作用。该提升机对粉状、块状和短纤维状的固体物料(有粘性和易结块的除外)都可垂直输送,还可以完成对物料的干燥、冷却作用。分敞开式、封闭式两种结构。并可按照用户需要进行特殊设计。

DZC系列垂直振动提升机主要特点:
  1.
占地面积小、结构简单、合理。
  2.
动力消耗小、无噪音、维修方便。
  3.
封闭式提升有效的防止了粉尘和有害气体对工作环境的污染。

DZC系列垂直振动提升机主要技术参数:

型号

输送量
(t/h)

输送槽直径
(mm)

输送宽度
(mm)

输送高度
(m)

振次
(min)

双振幅
(mm)

电动功率
(kw)

重量
(kg)

DZC300

1.0

300

77

≤2.0

960

67

2×0.4

680

DZC500

2.0

500

140

≤3.0

68

2×0.75

1010

DZC550

3.0

550

152

≤3.5

68

2×1.5

1190

DZC600

3.0

600

163

≤4.0

67

2×1.5

13210

DZC800

4.0

800

224

≤4.5

68

2×2.2

1590

DZC850

4.0

850

224

≤5.0

69

2×2.2

1750

DZC900

3.5

900

185

≤6.0

69

2×3.0

2100

   DZC系列垂直提升机工作时,根据双振动电机自同步原理,由振动电机产生激振力,强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动,螺旋槽内的物料则受输送槽的作用,作匀速抛掷圆运动,沿输送槽体向上运动,从而完成物料的向上(或向下)输送作业。

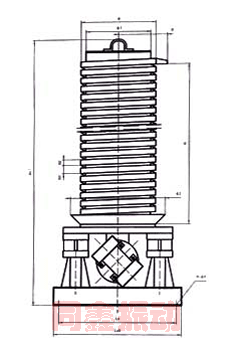

DZC型系列垂直振动提升机外形示意图:

DZC系列垂直振动提升机外形图-同鑫振动

DZC型系列垂直振动提升机安装尺寸表:

型号

Φ

Φ1

Φ2

H

H1

H2

H3

D

Lx8

Ld×Bd

Φd

DZC300

300

146

500

2000

2750

40

75

270

680×680

\

11

DZC500

500

219

850

3000

4020

50

80

475

1080×1080

880×880

13

DZC550

550

245

900

3500

4530

55

85

500

1100×1100

900×900

13

DZC600

600

273

950

4000

5150

60

85

525

1100×1100

900×900

15

DZC800

800

351

1200

4500

5650

60

90

650

1300×1300

1050×1050

15

DZC850

850

402

1250

5000

6150

65

100

675

1400×1400

1150×1150

17

DZC900

900

530

1300

6000

7180

65

110

700

1600×1600

1300×1300

17

DZC系列垂直振动提升机安装时应注意以下几点:
1.
安装时应保证支撑管与水平垂直,其轴线不垂直度不大于总高的2/1000
2.
垂直振动提升机一般在室内使用;
3.
地角螺钉固定,接地保护;
4.
提升机不允许与周围物件有连接,并留有一定的活动间隙,以防影响或振动产生噪音。

★同鑫振动对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
