>> 振动筛分设备产品推荐-XZS系列三次元振动筛(旋振筛)

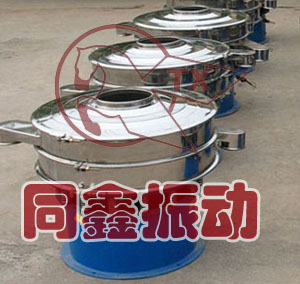

旋振筛-同鑫振动

XZS系列三次元振动筛(旋振筛)产品概述:

      三次元振动筛分过滤机又称
旋振筛振动筛,震动筛,圆振筛,过滤机。同鑫振动机械生产的XZS系列旋振动筛的基本原理是利用电机轴上下安装的重锤(不平衡重锤),将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,使物料在筛面上做外扩渐开线运动,故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长,筛面利用率高等优点,调节上、下两端重锤的相位角,可改变物料在筛面上的运动轨迹;可以对物料进行精筛分、概率筛分等。其工作特点如下:
  1、体积小、重量轻、移动方便、出料口方向可任意调整,粗、细料自动排出,可自动化或人工作业。
  2、筛分精度高、效率高,任何粉、粒、粘液类均可使用。
  3、筛网不阻塞、粉末不飞扬、筛分最细可达500目(28微米)过滤最细可达5微米。
  4、独特网架设计(子母式)、筛网使用长久、换网方便、仅需3—5分钟、操作简单、清洗方便。
  5、无机械动作、保养简易、可单层或多层使用、与物料接触部位为用不锈钢制作(医药用除外)。

XZS系列三次元振动筛(
旋振筛)产品主要特点:

  1. 效率高、设计精巧耐用,任何粉类、粘液均可筛分。
  2. 换网容易、操作简单、清洗方便。
  3. 网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。
  4. 杂质、粗料自动排出,可以连续作业。
  5. 独特网架设计,筛网使用时间长久,换网快只需3-5分钟。
  6. 体积小,不占空间移动方便。
  7. 筛机最高可以达到五层,建议使用三层。
  8.独特的网架结构(子母网分离式):本公司设计制造的旋振筛其母网完全支撑细网(工作网),因此细网可获得较长寿命而降低细网耗材使用,于长时间之生产过程可降低诸多成本,可快速更换细网(仅需3-5分钟)
  9.超强动力振动电机:本公司设计制造的旋振筛采用通用YZUL系列新型动力激振器,三维动力突出,处理物料产量高,精度细。
 10.筛机设计精巧,容易装配,一人即可操作使用。
主要特色:机器坚固,耐用,正常使用下,机器可耐用15-20年。

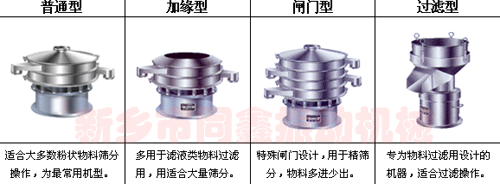

旋振筛常用机型号及用途:



旋振筛常用型号-同鑫振动

XZS系列三次元振动筛(旋振筛)产品应用:


旋振筛是一种通用的振动筛分、过滤设备,在粉体、小颗粒以及液体物料都有着良好的应用。我公司生产的XZS系列旋振筛是在多年生产经验和结合客户筛分实际情况的基础上,并借鉴了日本、德国等国家同类产品的技术特点和综合了国内国情而研制成功的一种新型高效筛分设备。
     该系列
旋振筛根据不同的应用分为普通型、闸门型、加缘型以及超声波型等。普通型旋振筛主要针对通用粉体、小颗粒物料的筛分作业。闸门型旋振筛是在实际应用中衍生的一种产品,多用于超轻、超细物料的筛分,用户可以一次投料长久筛分作业,同过控制闸门的开合以达到良好筛分的目的,这种筛分作业多用于中药粉、花粉等行业。加缘型旋振筛是在普通型旋振筛的基础上增大入料口,并通过特殊角度设计以防止液体飞溅的过滤型筛分设备,在油漆、水过滤、纸浆过滤等行业有着广泛的应用。

XZS系列三次元振动筛(旋振筛)产品主要应用行业:

   食品行业:面粉、奶粉、淀粉、鱼粉、米粉、维生素、调味品、糊精、饮料、果汁、砂糖、酱油、凤梨汁、酵母液等;
   化工行业:油漆、树脂粉、PVC树脂粉粒、柠檬酸、聚乙烯粉、洗衣粉等;
   制药行业:医药中间体、医用辅料、中药粉、中药液、西药粉、西药液等;
   陶瓷磨料冶金行业:铝银浆、泥浆、高岭土、石英砂、氧化铝、人造黑铝、石墨、碳化硅、喷雾土粒、金刚砂、铁粉、二氧化钛、电解铜粉等。

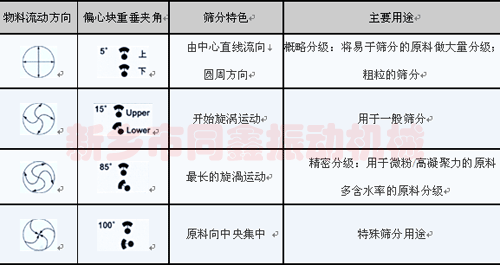

XZS系列三次元振动筛(旋振筛)产品物料运动轨迹示意图:

旋振筛产品物料运动轨迹示意图-同鑫机械

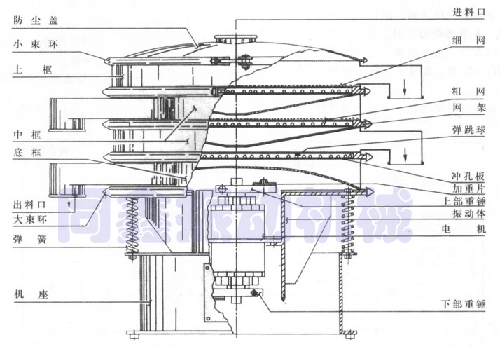

XZS系列三次元振动筛(旋振筛)产品外形结构示意图:

旋振筛产品外形结构示意图-同鑫机械

XZS系列三次元振动筛(旋振筛)产品主要技术参数表:

型号

600

800

1000

1200

1500

1800

2000

有效筛面直径mm

φ540

φ730

φ900

φ1100

φ1400

φ1700

φ1886

有效筛分面积

0.2281

0.4183

0.6359

0.9499

1.5386

2.2687

2.7922

筛网规格

2——500

层数

1-5

1-5

1-5

1-5

1-5

1-3

1-3

功率KW

振动电机

0.55

0.75

1.1

1.5

2.2

3.0

3.7

普通电机

0.75

1.1

1.5

1.5

2.2

2.2

3.0

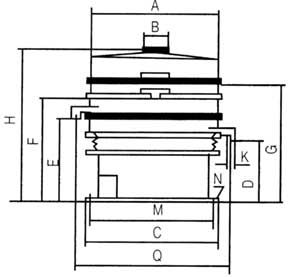

XZS系列三次元振动筛(旋振筛)产品外形尺寸参照表:

旋振筛外形尺寸图-同鑫振动



型号 A B C D E F G K M N Q/2 全高
一层 二层 三层
XZS-400 Φ460 Φ100 Φ460 300 400 500 700 Φ80 Φ400 4-Φ11 310 620 720 820
XZS-600 Φ660 Φ150 Φ530 340 460 500 700 Φ100 Φ475 4-Φ11 400 620 720 820
XZS-800 Φ800 Φ200 Φ680 370 490 610 730 Φ150 Φ630 4-Φ13 540 710 830 950
XZS-1000 Φ960 Φ230 Φ800 420 540 660 780 Φ150 Φ750 4-Φ13 640 760 880 1000
XZS-1200 Φ1160 Φ250 Φ985 560 680 800 920 Φ150 Φ925 4-Φ13 750 900 1040 1180
XZS-1500 Φ1500 Φ250 Φ128 580 740 900 1060 Φ200 Φ1200 4-Φ17 930 1140 1330 1620
XZS-1800 Φ1800 Φ350 Φ190 1090 1250 1410 1570 Φ200 Φ1820 4-Φ17 1180 1504 1664 1824
XZS-2000 Φ2000 Φ350 Φ210 1090 1250 1410 1570 Φ200 Φ2020 4-Φ17 1360 1514 1674 1834

★同鑫振动可根据用户需要而设计制造特殊型号规格的筛机。
★同鑫振动对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
