>> 斗式提升机技术 >>  往复式给煤机产品技术详情及使用指南

K系列往复式给料机往复式给煤机

  K型往复式给料机(往复式给煤机)适用于矿井和选煤厂,将煤碳经煤仓均匀地装载到输送机或其它筛选,贮存装置上。该机结构是由机架、底板(给料槽)传动平台、漏斗闸门、托辊等组成。同鑫振动生产的K系列往复式给料机传动原理:当电动机开动后,经弹性联轴器、减速器、曲柄连轩机构拖动倾斜的底板在插辊上作直线往复运动,将煤均匀地卸到运输机械或其它筛选设备上。该机设有带漏斗、带调节阀门和不带漏斗、不带调节阀门两种形式。

K型往复式给料机(往复式给煤机)产品概述:
  K
往复式给料机是利用曲柄连杆机构拖动下倾的底板在辊上做直线往复运动,从而把煤或其它磨琢性小,粘性不大的松散粒状,粉状物料从给料设备中均匀地卸到受料设备中。
  K
型往复式给料机适用于矿山、矿井、选煤厂、中转站、输煤车间、港口散料码头等散料转运,可将散料经料仓或直接进行均匀的转载到胶带机或其它筛选设备、贮存装置等配合使用。实现对矿石、砂煤、粮食等散装物料的均匀给料.本设备机体安装于料斗下,传动装置为悬挂式,根据给料量的大小可分:K1K2K3K4等几种型号。

K
型往复式给料机
(往复式给煤机)工作原理:
  K
往复式给料机是由机架、底板(给料槽)传动平台、漏斗闸门、托辊等组成。其传动原理:当电动机开动后,经弹性联轴器、减速器、曲柄连轩机构拖动倾斜的底板在插辊上作直线往复运动,将煤均匀地卸到运输机械或其它筛选设备上。该机设有带漏斗、带调节阀门和不带漏斗、不带调节阀门两种形式。

K
型往复式给料机
(往复式给煤机)主要特点:
1
、工作运转安全可靠且机器使用寿命长;
2
、重量轻、体积小、结构简单,调节安装、维护、保养更方便;
3
、整机采用封闭式框架结构制作,大大提高了机架的刚度和坚固性能;
4
、装有限矩型液力偶合器,能满载启动、过载保护;
5
、最大给料量可达1200/小时(煤),是目前国内最大的往复式给料机;
6
、采用了先进的平面二次包络环面骡杆减速器设计,承载能力大,传动效率高;
7
、侧衬板、斜衬板与底板之间留缝可调,能比较准确地控制留缝大小,大大减少了漏料。
8
、驱动装置对称布置,并采用双推杆 ,使整机受力均衡,传动平稳,消除了底板往复给料时运转的扭摆现象。
9
、底板有立向筋板,并用三道通长托辊支承,保证了底板本身刚度,消除了现有往复式给料机底板工作中弯曲变形的弊病。
10
、衬板由小块耐磨钢板拼成,这样不仅更换时轻便容易,而且可以根据实际磨损情况,有针对性地更换磨损了的衬板块,从而使材料合理利用 ,降低维修费用。

K型往复式给料机(往复式给煤机)技术参数表:

型号规格

K-0

K-1

K-2

K-3

K-4

给料能力(t/h

底版行程

曲柄位置

无烟煤

烟煤

无烟煤

烟煤

无烟煤

烟煤

无烟煤

烟煤

无烟煤

烟煤

200mm

4

100

90

150

135

225

200

330

300

590

530

150mm

3

75

67

112

100

170

150

247

220

440

395

100mm

2

50

45

75

68

133

100

165

150

295

268

50mm

1

25

22

34

34

55

50

83

75

148

132

曲柄转速(r/min

57

57

62

62

62

电动机

型号

YB160M1-8
Y160M1-8

YB160M1-8
Y160M1-8

YB160M1-8
Y160M1-8

YB160M1-6
Y160M1-6

YB160M1-6
Y160M1-6

功率(KW

4

4

4

7.5

18.5

转速(r/min

720

720

720

970

970

减速机

型号

ZQ0-350

ZQ0-350

ZQ0-350

ZQ-400

ZQ-500

速比

12.64

12.64

12.64

15.75

15.75

允许最大颗粒(mm

含量10%以下

250

350

400

500

700

含量10%以上

200

300

350

450

550

设备重量(kg

带料斗

1127

1251

1481

1927

2737

不带料斗

1026

1144

1342

1735

2505

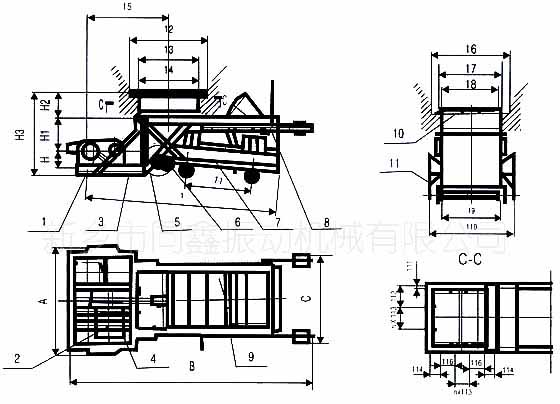

K型往复式给料机(往复式给煤机)主要外形尺寸图:

K型往复式给料机(往复式给煤机)主要外形尺寸对照表:

型号

17

18

19

110

111

112

n*113

114

n*115

116

N*MD

K-0

550

500

500

830

35

191

1*200

131

1*190

190

14*M20

K-1

800

750

750

1080

35

275

1*280

131

1*190

190

16*M20

K-2

800

750

750

1080

35

208

1*208

91

1*225

225

17*M20

K-3

1050

1000

1000

1300

35

273

1*273

91

1*290

290

17*M20

K-4

1300

1250

1580

1580

35

270

1*270

96

1*320

220

20*M20



型号

A

B

C

H

H1

H2

H3

L

11

12

13

14

15

16

K-0

1360

3100

846

210

210

325

1051

2450

840

1000

800

750

1040

750

K-1

1360

3100

1112

210

210

325

1051

2450

840

1000

800

750

1040

1000

K-2

1360

3540

1112

208

208

325

1297

2850

1150

1250

1050

1000

940

1000

K-3

1352

3950

1360

250

250

345

1340

3270

1400

1500

1300

1250

1157

1250

K-4

1622

4740

1632

330

330

345

1543

3850

1700

1750

1550

1550

1435

1500

1K往复式给料机有带漏斗与不带漏斗及带调节闸门与不带闸门组合成的多种型式,如带漏斗,带调节闸门;带漏斗不带调节闸门。
2
、调调节闸门时,其给料量受调节闸门控制。
3
、一般供货时为普通电机,电压380V,ZQ型减速机,如有特殊要求,需订货时说明,如用660电压电机,防爆电机,其它型号减速机等。

K
型往复式给料机
(往复式给煤机)安装及使用:
一、往复式给料机是固定安装在储料仓口下,在安装前需要确定水平位置,将机架与仓口用螺栓紧固,然后再将传动平台安放在正确位置上,H形架与机架,传动平台焊牢,减速机、电动机找正安装,调节适当,用螺栓紧固。
二、安装后需要进行空负荷试车,运转当中,检查各部件工作是否正常,滚动轴承最高温升不得高于60℃
三、依据卸料要求调节生产率时,将曲柄部位销轴拔出,松动螺母,转动曲柄壳的位置“1234”选择固定,将销轴插入,联结曲柄与曲柄与曲柄壳,紧固销轴和螺母,调整完毕后再开车。
