>> 新闻动态 >> THE系列不锈钢斗式提升机产品使用说明书.-同鑫振动机械.

斗式提升机系列产品-同鑫产品

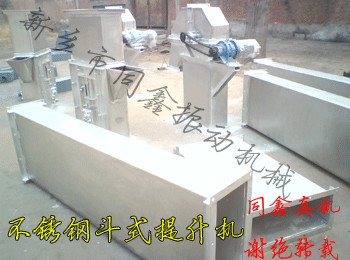

THE系列不锈钢斗式提升机产品-同鑫振动机械

一、产品概述:

斗式提升机是目前国内较为先进成熟的一种提升设备,已被广泛用来提升各种散状物料,如:矿石、煤、水泥、水泥熟料、粮食、化肥、食品等。在各工业国家,这类提升机应用极广。

二、提升机的特点:

  1、提升范围广:这类提升机对物料的种类、特性及块度的要求少。不仅可提升粉状、粒状和块状物料,而且可提升磨琢性大的物料和温度250℃的物料 。
  2、输送能力大:提升量范围为15~800m³/h。
  3、使用寿命长:提升机的喂料采取流入式,运动部件与物料之间很少发生挤压和碰撞现象,本机的设计保证物料在喂料、提升和卸料中不会撒落,这就防止了物料对机体的磨损,输送链采用板链式高强度耐磨链条,延长了链条和链斗的使用寿命。根据国外同类产品在生产中长期的实践表明,输送链使用寿命超过5年。
  4、驱动功率小:这类提升机采取流入式喂料,重力诱导式卸料,且采用密集型布置的大容量料斗输送,链速低,且提升量大。物料提升时,几采无回料和挖料现象,因此无效功率少,理论计算轴功率是环链提升机的45%左右 。
  5、提升高度高:该系列提升机链速低,运行平稳,且采用板链式高强度耐磨链条,因此可达较高的提升高度(高达40m)。
  6、密封性好,环境污染少。
  7、运行可靠性好:先进的设计原理,保证了整机运行的可靠性。无故障时间超过3万小时。
  8、操作、维修方便,易损件少。
  9、整机刚性好、精度高:机壳经折边、中间压筋,再经焊接,机壳刚性好,外型美观。
  10、使用成本低:由于节能和维修少,使用成本较低。

三、提升机技术参数表:

型号

料斗型式

输送量(m3/h

斗容(L

斗速(m/s

滚筒转速(r/min

THE100

Q

4

0.15

1.4

67

H

7.6

0.3

THE160

Q

9

0.49

H

16

0.9

Zd

16

1.2

Sd

27

1.9

THE 250

Q

20

1.12

1.6

61

H

36

2.24

Zd

38

3.0

Sd

59

4.6

THE 315

Q

28

1.95

1.6

61

H

50

3.55

Zd

42

3.75

Sd

67

5.8

THE 400

Q

40

3.1

1.8

55

H

76

5.6

Zd

68

5.9

Sd

110

9.4

THE 500

Q

63

4.84

1.8

55

H

116

9.0

Zd

96

9.3

Sd

154

14.9

THE 630

H

142

14

2.0

48

Zd

148

14.6

Sd

238

23.5

四、提升机的结构:

斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件—由料斗和套筒滚子链条组成。

    驱动装置--采取Y系列电动机,通过减速器(或直接用摆线针轮减速电机)和链传动组成。(可根据用户要求而定)。

   驱动装置分左装和右装两种。分别与提升机左、右装对应。

注:提升机驱动平台由单面与三面两种平台制法,没有特殊要求我司以单面平台制作,客户要求采用三面平台或维修架时,请在合同上注明,差价另补。

上部装置--安装有逆止器、卸料口装有防回料板。

中间节--部分中间节装有轨道(双排链)(以防止链条工作中摆动),或检修口。

下部装置--安装采取坠重箱张紧。

五、提升机的动力配备:

    选择驱动装置时,可以选择表中列出的Y系列电动机+JZQ系列减速器,也可根据用户要求选用Y系列电动机+ZSY系列减速器或者直接选用摆线针轮减速电机。

    驱动功率在45Kw以上时,建议使用Y系列电动机+液力偶合器+ZSY系列减速器。

驱动装置价格根据用户选用的驱动装置型号来定。

六、斗式提升机的安装要求:

    1、斗提机下部区段的支撑面,必须保证坐落在基础的水平面上。

2、斗提机的上部驱动轴和下部张紧轴应在同一垂直平面内,并且两轴心线均应与水平面平行。

3、 中间机壳的法兰连接处,不得有显著的错位。法兰间可垫入石棉垫或防水粗帆布,以保证密封性。

4、斗提机的下部区段、中间机壳和上部区段的中心线应在同一垂直线上,其垂直度偏差在1m长度上不允许超过1mm,总高的累积偏差不允许超过8mm

5、 料斗在牵引件上的位置应正确,并紧固可靠。在运行中,不应有偏斜和碰撞机壳的现象发生。

6、  螺旋拉紧装置调整好后,应使牵引构件具有均匀的、正常运行所必需的张紧力。为了使在运行中有足够的拉紧行程,余下的拉紧行程应不少于全行程的50%

7、 减速机高速轴的轴线与电动机的轴线,应相互平行;低速轴的轴线与斗提机驱动轴的轴线,应在同一水平线上,其最大平行偏移量不得超过0.2mm,最大轴线交角不得超过40

8、斗提机应安装起吊设备,起重量不小于2t。起重机的轨底与驱动中心线的距离一般为22.2m

9、 斗提机的中部应有防止偏移的中间支撑装置。支撑点的间距不大于8m。最上面的支撑点应尽量靠近头部。

七、斗提机的润滑材料、周期和方法,见下表:

润滑部位名称

润滑材料

润滑周期

润滑方法

轴承

耐水润滑脂

200小时

用注油器

拉紧螺栓

耐水润滑脂

500小时

涂抹

减速机

按所配置减速机说明书

6个月

倾注

电动机

耐水润滑脂

6个月

倾注
