  TH系列斗式提升机-同鑫振动机械

TH系列斗式提升机产品概述:

   TH系列
斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型是一种圆环链斗式提升机采用混合式或重力卸料,挖取式装料。适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机主要用于各种散状物料的垂直输送,TH系列斗式提升机适用于输送粉状、粒状、小块状物料,物料温度在250℃以下。

TH系列斗式提升机主要特点:

  1.维护方便,寿命长。机壳钢板加厚、刚性好。
  2.输送物料的温度*高可达250℃。提升高度运行平稳可靠,噪音小,维护方便。
  3.中节机壳具有单通道和双通道两种形式。改进机型的提升输送量比普通机型提高30%以上。
  4.提升机环链采用低合金钢锻造,并经渗碳淬火处理,具有极高的抗拉强度和耐磨性能。

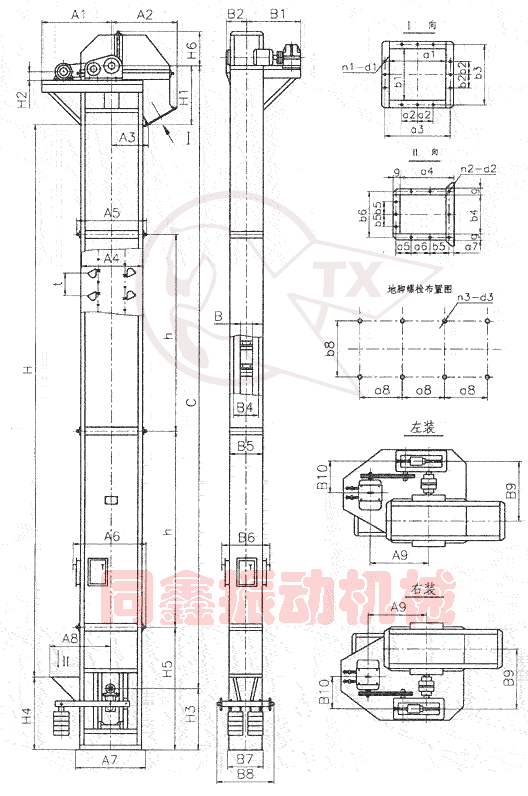

TH系列斗式提升机外形示意图:


TH型斗式提升机主要安装尺寸:



斗式提升机型号 整机结构尺寸 地脚孔尺寸 上部机壳尺寸 下部机壳尺寸 中部机壳尺寸
L H H3 S ag bg n3×d3 H1 A2 B2 H5 A7 A8 B5 A4 A5 B3 B4
TH160
TH200
TH250
TH315
TH400
TH500
TH630
TH800
TH1000
TH1250
C+1300
C+1350
C+1500
C+1600
C+1760
C+2300
C+2300
C+2390
C+2650
C+2780
C-750
C-750
C-850
C-900
C-950
C-940
C-950
C-880
C-950
C-1000
750
750
850
900
950
1060
1250
1320
1400
1500
200
200
200
250
250
250
300
300
300
320
400
400
340
350
400
360
400
450
410
450
320
425
496
571
658
788
918
1100
1360
1570
6×Φ18
6×Φ18
8×Φ22
8×Φ22
8×Φ22
10×Φ26
10×Φ26
10×Φ26
12×Φ32
12×Φ32
900
900
1000
1120
1250
1400
1600
1800
2000
2400
1000
1000
1190
1267
1394
1545
1706
1866
2065
2221
295
340
376
443
518
579
644
709
825
910
1500
1500
1800
1800
1900
2000
2200
2200
2350
2500
1131
1131
1346
1416
1566
1808
2028
2208
2460
2660
1330
1374
1649
1825
2080
2380
2720
3110
3560
4040
497
506
598
695
793
910
1066
1216
1460
1710
1000
1000
1180
1250
1400
1600
1800
2000
2200
2400
1105
1105
1362
1396
1546
1768
1968
2148
2370
2570
280
255
400
475
560
670
800
1000
1200
1450
385
460
532
621
706
838
968
1148
1370
1520

TH型斗式提升机技术参数表:

提升机型号规格 TH160

TH200

TH250
料斗形式 ZH SH ZH SH ZH SH
输送量(100%)米3/时 15.77 24.97 17.87 28.6 31.43 48.19
料斗 料斗容积(盛水)升 1.2 1.9 1.5 2.4 3.0 4.6
料斗间距(毫米) 500
链条 圆钢直径*节距(毫米) 14*50
单条破断载荷(千牛顿)   ≥190
传动链轮转速(转/分) 69.71

     63.22

44.11
输送物料*大块度(毫米) 20

       25

30

注释:上表为TH型160、200、250型斗式提升机技术参数表,表中料斗容积为盛水容积,输送量按此斗容计算时为100%填充。

提升机型号规格 TH315   TH400      TH500 TH630
料斗形式 ZH SH ZH

   SH

ZH SH ZH SH
输送量(100%)米3/时 35 59 58

   94

 73 118 114 185
料斗 料斗容积(盛水)升 3.75 6.0 5.9

   9.5

9.3

15.0 14.6 23.6
料斗间距(毫米)

 512                  688

链条 圆钢直径*节距(毫米)

 θ18*64            θ22*86

单条破断载荷(千牛顿)

       ≥320           ≥480

单位长度牵引件重量(公斤/米) 25.64 26.58 31.0  31.9 41.5 44.2 49.0 52.3
传动链轮转速(转/分) 42.5

   37.6           35.8

31.8
输送物料*大块度(毫米) 35

   40              50

660

注释:
1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。
2.TH型斗提机料斗用途:
  Zh--中深斗:输送湿粘性物料,如糖、湿细沙等。
  Sh--深斗:输送重的粉状至小块状物料,如水泥、砂、煤等。
3.HL型斗提机料斗用途:
  Q--浅园底料斗:输送潮湿、易结块、难抛出的物料,如湿沙、湿煤等。
  S--深园底料斗:输送干燥的、松散的、易抛出的物料,如水泥、煤块、碎石等。
4.张紧力计算:
  G=40+0.232·H
  式中:Q--输送量(t/h)   H--提升高度(mm)   G--张紧力(kg)


型号规格

YY型驱动装置

YY型驱动装置

C1

C2

C3

C4

C1

C2

C3

C4

TH315

Y5Y125

Y7Y140

Y11Y160

Y15Y180

Y5J4

Y7J4

Y11J5

Y15J5

TH400

Y11Y160

Y15Y180

Y18Y180

Y22Y200

Y11J5

Y15J6

Y18J6

Y55J6

TH500

Y15Y180

Y18Y200

Y22Y200

Y30Y224

Y15J6

Y18J6

Y22J6



TH630

Y18Y200

Y22Y224

Y30Y224

Y37Y250

Y18J6

Y22J6





说明:Y5Y125表示Y型电机功率为5.5KW,ZLY125型减速机。
         Y11J5表示Y型电机功率11KW,JZQ500型减速机。

 TH型斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料,挖取式装料。牵引件用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长,轮缘更换工作简便。下部采用重力自动张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性,能够有效地保护下部轴等部件。

 TH系列斗式提升机备有二种料斗:ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料,如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块等。

 TH系列斗式提升机传动装置有二种形式,分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上,省去了传动平台,联轴器等,使结构紧凑、重量轻、而且内部带有异型辊逆止器,逆止可靠,该减速器噪声低,运转平稳,并随主轴浮动,可消除安装应力。本机*大输送量365m3/h,*大提升高度为50m。
