>> 振动给料设备产品推荐-K型往复式给煤机

K系列往复式给料机-新乡市同鑫振动机械

往复式给煤机

     K型往复式给煤机用于煤或其它磨琢性小、粘性小的松散粒状物料的给料,将储仓或料坑里的物料连续均匀地卸落到运输设备或其他筛选设备中。

      K型往复式给料机是利用曲柄连杆机构拖动下倾5°的底板在辊上做直线往复运动,从而把煤或其它磨琢性小,粘性不大的松散粒状,粉状物料从给料设备中均匀地卸到受料设备中。K型往复式给料机适用于矿山、矿井、选煤厂、中站、输煤车间、港口散料码头等散料转运,可将散料经料仓或直接进行均匀的转载到胶带机或其它筛选设备、贮存装置等配合使用。实现对矿石、砂煤、粮食等散装物料的均匀给料.本设备机体安装于料斗下,传动装置为悬挂式,根据给料量的大小可分:K1、K2、K3、K4等几种型号。

K型往复式给料机(往复式给煤机)产品工作原理与结构说明:

      K型往复式给煤机由机架、底板(给煤槽)、传动平台、漏斗、闸门、托辊等组成。当电机开动后经弹性联轴器、减速机、曲柄连杆机构拖动倾料5°的底板在辊上作直线往复运动,煤均匀地卸到其他设备上。
本机可根据需要设有带漏斗、不带漏斗两种形式。给煤机设有两种结构形式:1、带调节闸门 2、不带调节闸门,其给料能力由底板行程来达到。

K型往复式给料机(往复式给煤机)产品主要特点:

1、工作可靠、寿命长,重量轻,体积小,维护保养方便。
2、结构简单,运行可靠,调节安装方便;采用封闭式框架结构,大大提高了机架的刚度。
3、装有限矩型液力偶合器,能满载启动,过载保护。
4、最大给料量可达1200吨/小时(煤),是目前国内最大的往复式给料机。
5、采用了先进的平面二次包络环面骡杆减速器设计,承载能力大,传动效率高。
6、侧衬板、斜衬板与底板之间留缝可调,能比较准确地控制留缝大小,大大减少了漏料。
7、驱动装置对称布置,并采用双推杆 ,使整机爱力均衡,传动平稳,消除了底板往复时的扭摆现象。
8、底板有立向筋板,并用三道通长托辊支承,保证了底板本身刚度,消除了现有往复式给料机底板工作中弯曲变形的弊病。
9、衬板由小块耐磨钢板拼成,这样不仅更换时轻便容易,而且可以根据实际磨损情况,有针对性地更换磨损了的衬板块,从而使材料合理利用 ,降低维修费用。

K型往复式给料机(往复式给煤机)产品技术参数表:

K系列往复式给料机外形示意图-新乡市同鑫振动机械

型号规格
K-0 K-1 K-2 K-3 K-4
给料
能力
(t/h)
底板行程
(mm)
曲柄
位置
无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤
200
150
100
50
4
3
2
1
100
75
50
25
90
67
45
22
150
112
75
39
135
100
68
34
225
170
133
55
200
150
100
50
330
247
165
83
300
220
150
75
590
440
295
148
530
395
268
132
曲柄转速(r/min) 57 57 57 62 62
电动机 型号 YB160M1-8
(Y160M1-8)
YB160M1-8
(Y160M1-8)
YB160M1-8
(Y160M1-8)
YB160M-6
(Y160M-6)
YB200L1-6
(Y200L1-6)
功率(kw) 4 4 4 7.5 18.5
转速(r/min) 720 720 720 970 970
减速机 型号 JZQ-350 JZQ-350 JZQ-350 JZQ-400 JZQ-500
速比 12.64 12.64 12.64 15.75 15.75
允许最
大粒度
(mm)
含量10%以下
含量10%以上
250
200
350
300
400
350
500
450
700
550
设备
重量
(kg)
带 料 斗 1127 1251 1481 1927 2737
不带料斗 1026 1144 1342 1735 2505

注:表中所列给料能力为调节闸门调到最大位置(相当不带调节闸门时的能力)

K型往复式给料机安装及使用:

    1.往复式给料机是固定安装在储料仓口下,在安装前需要确定水平位置,将机架与仓口用螺栓紧固,然后再将传动平台安放在正确位置上,H形架与机架,传动平台焊牢,减速机、电动机找正安装,调节适当,用螺栓紧固。
   2.安装后需要进行空负荷试车,运转当中,检查各部件工作是否正常,滚动轴承最高温升不得高于60

   3.依据卸料要求调节生产率时,将曲柄部位销轴拔出,松动螺母,转动曲柄壳的位置“1、2、3、4”选择固定,将销轴插入,联结曲柄与曲柄与曲柄壳,紧固销轴和螺母,调整完毕后再开车。

客户订货须知:

1.签订合同时请写明型号规格、配何种电机、是否带漏斗和调节闸门。
    2.随机技术文件:产品合格证、装箱单、产品使用说明书。

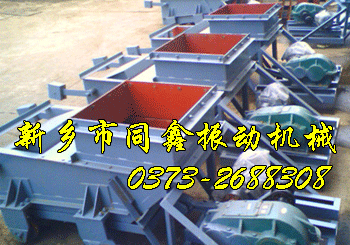

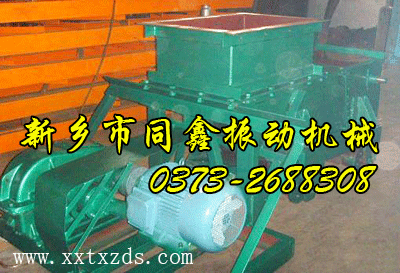

K型往复式给料机(往复式给煤机)产品真机展示:

往复式给料机真机照片-同鑫振动机械          往复式给料机真机照片-同鑫振动机械

★同鑫振动可根据用户需要而设计制造特殊型号规格的给料机。
★同鑫振动对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
